Motor de passo com Arduíno - (Parte 03)

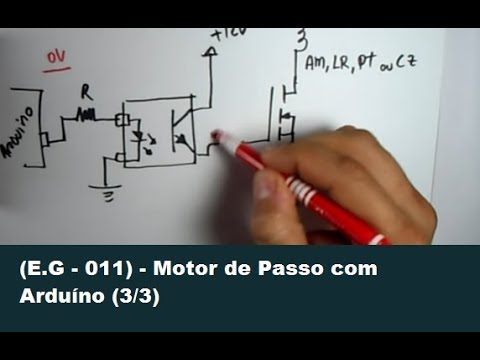

Uso de opto-acopladores para acionamento de Mosfet's e configuração do Arduíno para acionamento dos drives do motor de passo.

http://www.mediafire.com/view/izoy5kvruwj7iz9/diagrama%20ligacao%20arduino%20motor%20de%20passo.jpg

Segue abaixo o sketch a ser baixado o arduino
/*
acionamento motor de passo unipolar retirado impressora xerox
um passo por vez - gasta menos energia
pulso simples
full step - 1 fase
 */

void setup() {

//configurando os pinos como saídas
  pinMode(9, OUTPUT); //1a
  pinMode(10, OUTPUT);//2a
  pinMode(11, OUTPUT);//1b
  pinMode(12, OUTPUT);//2b
}

//tempo de 5 foi o que apresentou a melhor
//velocidade para o motor de scanner sem travar

//o motor da xerox com 3 nao gira
//com 4 tem a velocidade maxima
const int tempo = 4;


void loop() {

//sequencia
//1a - 2a - 1b - 2b - retorna


  digitalWrite(9, HIGH);
  digitalWrite(10, LOW);
  digitalWrite(11, LOW);
  digitalWrite(12, LOW);

  delay(tempo);              // wait for a second


  digitalWrite(9, LOW);
  digitalWrite(10, HIGH);
  digitalWrite(11, LOW);
  digitalWrite(12, LOW);

  delay(tempo);              // wait for a second


  digitalWrite(9, LOW);
  digitalWrite(10, LOW);
  digitalWrite(11, HIGH);
  digitalWrite(12, LOW);

  delay(tempo);              // wait for a second



  digitalWrite(9, LOW);
  digitalWrite(10, LOW);
  digitalWrite(11, LOW);
  digitalWrite(12, HIGH);

  delay(tempo);              // wait for a second







}
